Что такое post-tensioning?

Мечта архитектора, восторг для застройщиков, отличный инструмент для строителей и вид на окружающую среду - постнатация позволяет строить практически любую форму конструкции, одновременно снижая воздействие на окружающую среду, время строительства, материалы и затраты. Со времени первых применений технология PT значительно продвинулась вперед - в частности, в области производительности, обеспечения качества и долговечности, а также защиты от коррозии. Но что именно? И почему вам это должно быть интересно? В: Что такое постнатация? О: На своем самом базовом уровне постнатяжение (PT) - это просто умный способ укрепления бетона во время строительства - иногда даже допускающий строительство чего-то, что в противном случае было бы невозможно! Использование последующего натяжения позволяет иметь более тонкие бетонные участки, более длинные пролеты между опорами, более жесткие стенки для противодействия боковым нагрузкам и более жесткие фундаменты для противодействия воздействию усадочных и набухающих грунтов. Бетон имеет то, что инженеры называют "сжимающей" силой - значит, он с радостью несет свой собственный вес внутри конструкции. Как только вы вводите "живые" нагрузки повседневного использования, такие как транспортные средства на автостоянке или на мосту, бетон имеет тенденцию отклоняться или прогибаться, что приводит к растрескиванию, таким образом ослабляя конструкцию. Бетону не хватает прочности на разрыв. В одиночку она не всегда предлагает необходимую гибкость. Поэтому для ограничения ширины трещин в бетон часто вмонтированы стальные арматурные стержни - "арматурные стержни". Однако арматура обеспечивает только пассивное усиление - то есть не несет никакой нагрузки или силы, пока бетон уже не трещит.

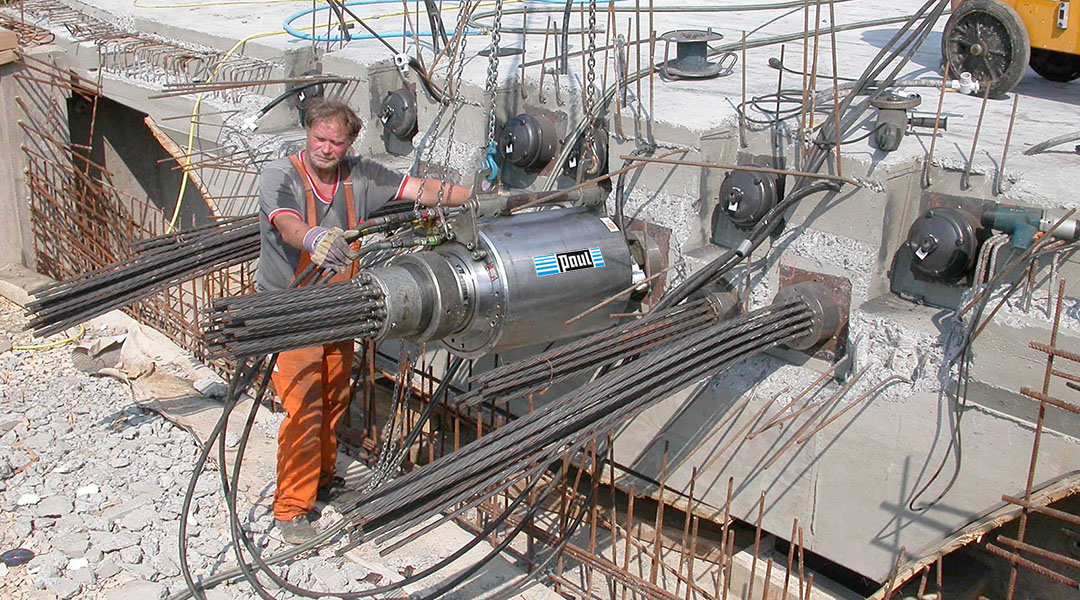

Здесь происходит постнатация. Системы PT обеспечивают активное усиление. Функция последующего натяжения заключается в сжатии бетонной конструкции в тех областях, где нагрузка вызывает растягивающее напряжение. После натяжения материал подвергается сжимающему напряжению, которое смещает растягивающее напряжение, с которым может столкнуться бетон при нагрузке. PT применяется с использованием "сухожилий" после натяжения - комплектного узла, включающего в себя очень высокопрочные предварительно напряженные стальные пряди или прутки, обшивку или защитный канал, а также любое грунтовочное или ингибирующее коррозию покрытие, окружающее стальные пряди или прутки, и крепления, необходимые на обоих концах. Типичная стальная прядь, используемая для последующего натяжения, имеет диаметр 15 0,7 мм и предел прочности при растяжении приблизительно в четыре раза выше, чем средний образец арматурного стержня без предварительного напряжения. При этом обеспечивается возможность перемещения по мере необходимости, когда натяжное усилие прикладывается после отверждения бетона. Сталь растягивается по мере ее натяжения и фиксируется на месте с использованием анкерного компонента, таким образом поддерживая силу в пряди в течение срока службы конструкции.

В: Почему я должен интересоваться постнатяжением? О: Существует много преимуществ, которые можно получить за счет применения постнатационного подхода к строительству, включая гибкость проектирования, более быструю программу строительства и более низкие материальные затраты. В более долгосрочной перспективе это может снизить затраты на техническое обслуживание, а также открывает возможности для увеличения загрузки в будущем или адаптации к изменению использования. Возможно, наиболее ярким примером гибкости конструкции является использование пост-натяжения для мостов, где это позволяет очень требовательные геометрические требования, включая сложные кривые, переменные виражи и значительные изменения уклона. На стадионах постнатация позволяет иметь длинные прозрачные пролеты и очень творческий архитектурный подход. В то время как для коммерческих зданий пространство и свет могут быть максимизированы за счет строительства больших свободных от колонн помещений. Более быстрая программа строительства и более низкие затраты на строительные материалы являются результатом уменьшения количества бетона и стали, необходимых для надстройки, но последующее натяжение может также значительно уменьшить количество необходимых грунтовых работ. Кроме того, более тонкие PT-плиты и раннее напряжение прочности способствуют более быстрому циклу пола, позволяя структуре прогрессировать быстрее. В долгосрочной перспективе после натяжения конструкции привлекают меньшие затраты на техническое обслуживание. Возьмите, например, перекрытие складского этажа. Решение PT обеспечит меньшее количество соединений и, таким образом, сократит техническое обслуживание соединений, а также долгосрочную долговечность. Если смотреть на резервуары и бункеры, то после натяжения можно обеспечить практически свободный от трещин бетон. В дополнение к этому, PT-конструкции также могут быть изменены - а не снесены - для размещения измененного использования с течением времени.

Использование постнатационного оборудования способствует более экологичному подходу к строительству. Во-первых, после натяжения конструкции имеют меньше строительных материалов - стальной арматуры, бетона - и таким образом создают меньше выбросов углерода с точки зрения производства и транспортировки. Фактический процесс строительства также может быть экологически чувствительным - например, при строительстве чрезвычайно длинных пролётных PT мостов временные промежуточные опоры не нужны, таким образом, воздействие на окружающую среду внизу минимизируется. Вопрос: Что такое европейский утвержденный комплект для постнатяжения? A: Европейский утвержденный комплект для постнатяжения включает все элементы, которые составляют полное сухожилие PT. Комплекты PT с маркировкой CE продаются только сертифицированными специалистами по постнатяжению, которые несут полную ответственность за постнатяжные работы. В прошлом было много национальных стандартов - например, британских или немецких стандартов DIN - и руководящих принципов для тестирования положений, которым пришлось подвергать системы постнатяжения. Некоторые страны адаптировали и приняли спецификации для приемки систем ПТ, работающих в других странах, другие страны вообще не имели каких-либо критериев приемки. Сегодня технология постнатации имеет четкий международный паспорт, если она носит знак СЕ и получила европейскую техническую оценку (ETA) на комплекты постнатации. Маркировка СЕ и Европейская техническая оценка комплектов для постнатяжного оборудования позволяют получить точную и современную информацию для сравнения. Из этого ясно, какую спецификацию выполняет продукция, гарантируя, что все системы ETA обеспечивают одинаковый минимальный уровень долговечности и безопасности. Системы постнатяжения с маркировкой CE, установленные сертифицированными и ответственными компаниями-специалистами по постнатяжению, такими как участники глобальной сети BBR, обеспечивают высочайший уровень качества и гарантируют владельцам структур, к которым применяются комплекты постнатяжного оборудования, что используются только высококачественные и самые современные продукты.

В: Какие типы PT существуют? A: Универсальная концепция уже не является жизнеспособной - оптимизация необходима для достижения самой экологически чистой структуры. Выбор для использования после натяжения означает, что доступен более широкий ассортимент продукции. В BBR мы теперь сгруппировали наши сухожилия, чтобы вы использовали только то, что вам действительно нужно. Мы предлагаем более 25 различных размеров многожильных креплений - от 1 до 73 нитей. Со всеми размерными группами можно обращаться и напрягаться всего одним куском снаряжения - комплект рационализирован. Таким образом, мы помогаем обеспечить, чтобы в конструкцию попадало только то количество анкерного материала, которое действительно необходимо, и при этом минимизировать дополнительное воздействие на транспортировку строительных средств. Сухожилия после натяжения имеют ряд разновидностей и охватывают широкий спектр применений. Существует четыре основных типа: Внутренние связанные сухожилия - там, где одна или несколько нитей вставлены в металлический или пластиковый канал, который встроен в бетон. Заполняя канал специальным грунтом, сухожилие "склеивается" с окружающим бетоном. Перед заливкой бетона устанавливают внутренние связующие сухожилия и фиксируют их в бетоне. Такой подход часто используется для мостов и сильно нагруженных балок в зданиях - плоские внутренние системы также являются отличным выбором для тонких плит. Внутренние несвязанные сухожилия - там, где предварительно напряженная сталь фактически не связана с окружающим ее бетоном, за исключением креплений. Они используются в перекрытиях и перекрытиях на земле для зданий и стоянок, а также все больше и больше в инфраструктурных проектах. Наружные несвязанные сухожилия - они установлены на внешней поверхности бетонных конструкций. Этот тип постнатационного монтажа обеспечивает доступ к техническому обслуживанию и замене, поэтому это решение является выбором для улучшения и ремонта мостов.

Наземные анкеры - используются для стабилизации сторон раскопок, холмов и стен тоннеля. Они также используются для противодействия подъему башен или сейсмоукреплению. Продукты PT с маркировкой CE постоянно находятся под наблюдением для обеспечения того, чтобы они продолжали удовлетворять всем требованиям Европейской технической оценки. В: Как устанавливается PT? Ответ: Краткий ответ "легко" - то есть специалист по постнатации, сотрудники которого прошли соответствующую подготовку и пользуются поддержкой крупной международной организации. Системы после натяжения должны разрабатываться и устанавливаться только компаниями PT Specialist, например, в рамках сети BBR. Проектирование формы схемы PT и определение правильной системы является жизненно важным этапом процесса и требует продуманной инженерной проработки, чтобы получить максимальные преимущества для всех участников проекта. Работа по применению системы последующего натяжения может начаться после установки опалубки или нижней арматуры. Обычно для соединяемой системы сначала прокладывают воздуховоды, затем устанавливают пряди с помощью машины для проталкивания прядей и устанавливают торцевые крепления. Кроме того, предварительный монтаж сухожилий после натяжения может принести большие выгоды для некоторых строительных проектов. Далее следует размещение бетона. Когда бетон достигает своей минимальной прочности, пряди закрепляются в общем крепежном устройстве и напряжаются с помощью большого многопрядного домкрата или однопрядного напряжающего инструмента. Когда гнездо достигает правильной нагрузки, оно освобождает сухожилие. Затем сухожилие слегка втягивается, активируя систему крепления и создавая плотный замок на сухожилии. Якорь сохраняет приложенное усилие в сухожилии и передает его окружающему бетону.

Затем канал заполняют цементным раствором, который обеспечивает защиту пряди от коррозии и связывает сухожилие с бетоном, окружающим канал. Q: Является ли ПТ недавним изобретением? О: Нет, уже давно! Фактически, предварительно напряженный бетон стал наиболее широко используемым строительным материалом для современных мостов и растущего числа жилых, торговых и общественных зданий. BBR лидирует в этом развитии, и сегодня тысячи проектов по всему миру содержат технологию постнатяжения BBR. Почти как только был разработан железобетон, в конце XIX века инженеры признали, что его производительность можно улучшить, если бы брусья были поставлены в натяжение - и сохранить бетон в сжатии. Однако лишь значительно позже использование постнатации для конструкций действительно получило широкое распространение. Долгая история инновационного развития BBR началась в 1948 году, когда товарищество запатентовало систему постнатяжения BBRV "кнопочный головной провод". Впоследствии компания BBR разработала полный спектр систем предварительного натяжения и постнатяжения, наземных якорей и креплений тросов, охватывающих все области применения строительных конструкций, и сегодня сеть BBR работает более чем в 50 странах мира.
